ステアリング系の補正!!

久々~

隙間の時間に‘‘デモカー参丸号のカスタム‘‘!

「リフトアップ後のジムニーで、リレーロッドが上に引っ張られてる件。」

それによって

ハンドルが路面に取られやすくなる‘‘バンプステアの症状‘‘が出ます。

ジャダーやシミーを誘発する可能性もあるので

こちらを修正していきます。

内容は~

純正のピットマンアームと言う部品を

角度の付いた‘‘ダウンピットマンアーム‘‘に交換します!

(角度がつくことで、ステアリングリレーロッドを純正並みの位置まで戻すことができます。)



まず、なかなか外れないと名高い

純正のピットマンアームを外します

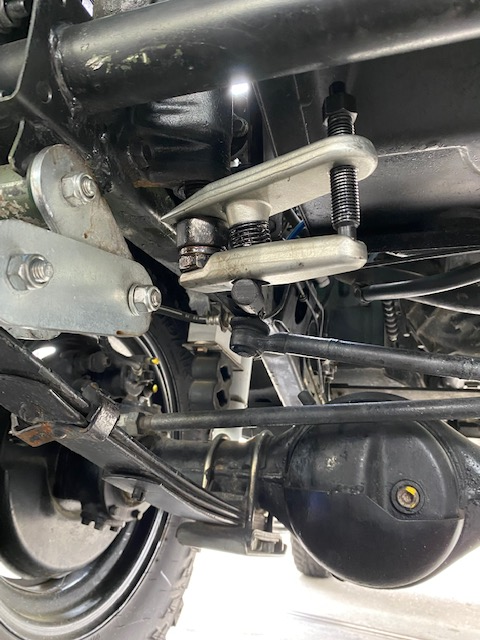

・専用のSSTをピットマンアームに挟みテンションをかけます

・鉄パイプをエンジンルームからピットマンアームに当てます

・ごついハンマーでどついていきます

・SSTのテンションかけ、またハンマーでどつくの繰り返し

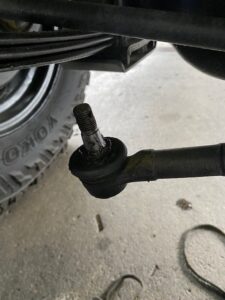

・外れたらボールジョイントをSSTで外し、グリスアップ

‘‘ダウンピットマンアーム‘‘を装着し

逆の手順で組み上げて完了!!



↑上に引っ張られたステアリングリレーロッド!SJ30前期で形状が違いますが、リレーロッド1本の11ジムニーも作業内容は変わりません

※ステアリングギヤBOXのオイル漏れで、オイルシール交換する際もこの工程が必要です。

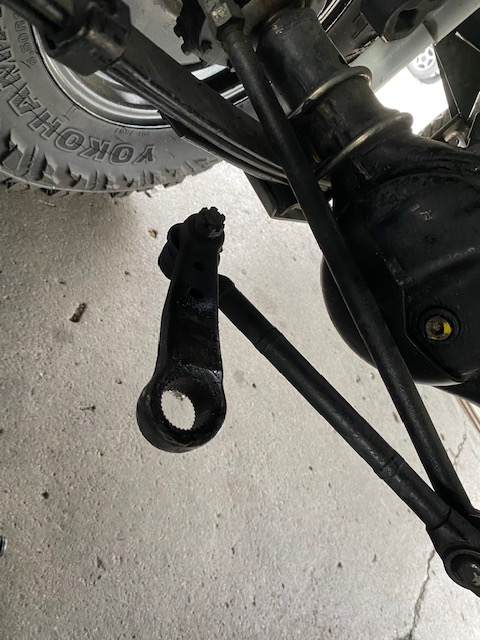

←ピットマンアームの嵌るシャフトが、テーパーになっているので普通のやり方では、外す事ができません!

   ←ステアリングロッドの角度が純正並みに戻りました!

コイルスプリングの22,23系も

‘‘ダウンピットマンアーム‘‘で補正すると素直なハンドリングになるのでお勧め♪

ハンドルのセンター調整やトーイン調整は

また後日で笑

※ピットマンアームを個人で外す場合、専用のSST(特殊工具)を用意する必要があるのと、SST使ってもかなり難儀すると思います。数回チャレンジして無理でしたら、怪我をする可能性もありますし、心も折れるかと。。。 素直にお近くの整備工場にお持ちください。このような修理は、整備工場の方がいろんな車種を扱っていて経験があると思います。
